医疗废物废气处置设备

  • 医疗废物废气处置设备

医疗废物废气处置设备

产品应用:
产品概述:
全国服务热线: 0536-6550346/13806465666

产品简介

                              废气处置方案



1.企业废气污染物排放标准



污染物

最高允许排放浓度

最高允许排放速率(kg/h

排气筒高度m

二级

颗粒物(粉尘

120

15+

3.5

非甲烷总烃

120

15+

10









废气处置配置:

2. 废气处置

高温蒸煮废气、医疗废物冷库贮存废气、破碎废气,主要污染物包括恶臭污染物、非甲烷总烃、颗粒物、SO2、NOx、烟尘

等;其中恶臭污染物主要包括含硫化合物如硫化氢、硫醇等,含氮化合物如氨气、胺类、吲哚等,含氧有机物如醇、酚、醛

、酮等项目有组织排放的臭气浓度、氨、硫化氢参照执行《恶臭污染物排放标准》(GB14554-93)二级标准,项目内无组

织臭气浓度、氨、硫化氢参照执行《医疗机构水污染物排放标准》(GB18466 -2005) 标准限值;颗粒物、非甲烷总烃执

省地方标准《大气污染物综合排放标准》

通过“级喷淋+光催化氧化+活性炭吸附”废气处理装置,高温蒸汽灭菌处理备自身管路系统配置废气列管式换热器进行冷凝

后接入该套设施,经处理后引至高排气筒排放。




医疗废物周转箱转灭菌小车倾倒处废气、灭菌器开后门废气、破碎机料斗上方废气等生产车间内的废气和医疗废物暂存库废气

收集后接入该套二级喷淋+光催化氧化+活性炭吸附”废气处理设施。能保证微生物的去除率在 99.999%以上,恶臭废气、

挥发性有机物净化效率可达 90%以上

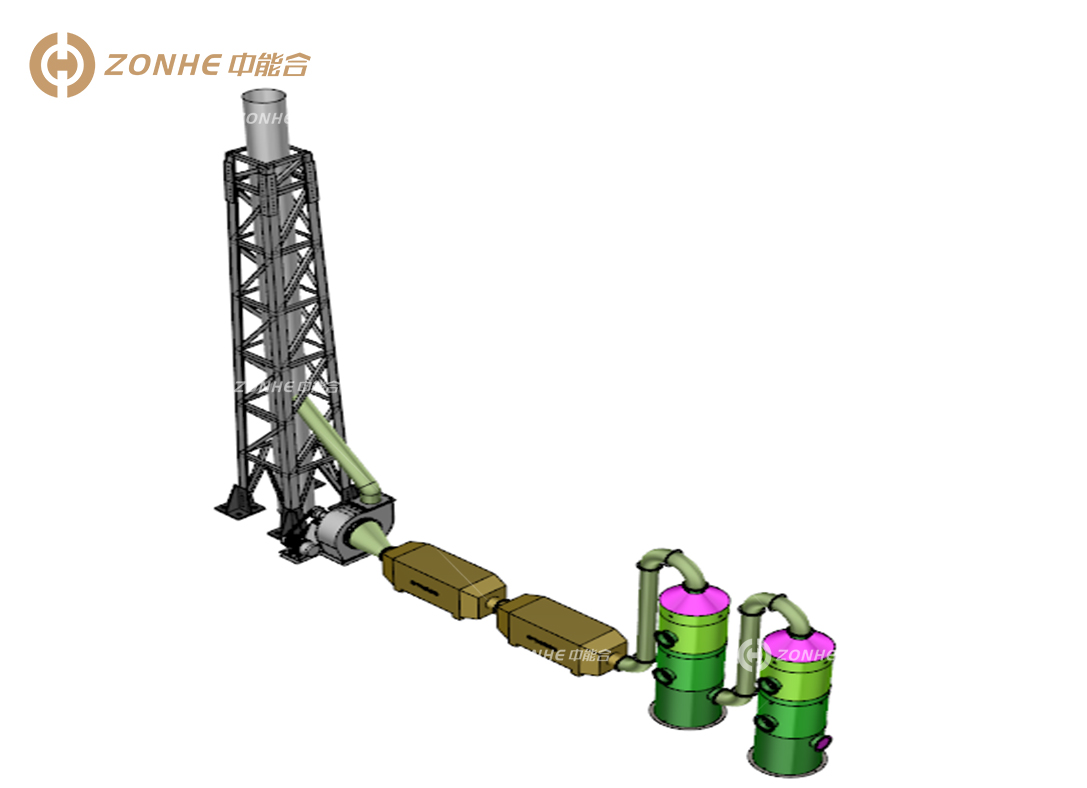

废气配置



废气处理系统

数量

单位

1

收集管道

1

2

喷淋塔

3

3

光氧催化

1

4

活性炭吸附

1

5

风机

1

6

排气烟囱

1











废气处置设备介绍

1:玻璃钢喷淋塔,







相比于传统的pp喷淋塔,玻璃钢喷淋塔寿命长,耐腐蚀,结构坚固,价格贵。



一、酸碱废气处理(喷淋塔)设备概述:

酸碱废气处理塔采用圆形塔体,具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、出风锥帽、观检孔等组成。

酸碱废气处理(喷淋塔)的工作原理:

2.1不断酸雾废气由风管引入净化塔,经过填料层,废气与吸收液进行气液两相充分接触吸收中和反应,酸雾废气经过净化

后,再经除雾板脱水除雾后由风机排入光氧催化箱。

废气处理的的工程的工艺流程:

3.1风管一经过酸碱废气处理塔一光氧催化一活性炭吸附箱-风机-达标排放。

3.2酸碱废气处理塔(喷淋塔)具有以下特点:

1. 采用填料塔对废气进行净化,适合于连续和间歇排放废气的治理;

2. 工艺简单,管理、 操作及维修相当方便简洁,不会对车间的生产造成任何影响;

3. 压降较低,操作弹性大,且具有很好的除雾性能;

4. 塔体玻璃钢制作使用寿命长;

5. 填料采用高效、低阻的鲍尔环,可彻底地去除气体中的异味、 有害物质等。

二、工作原理

    其基本原理是利用气体与液体间的接触,而将气体中的污染物传送到

液体中,然后再将清洁之气体与被污染的液体分离达成清净空气的目的。

  气流中的[粒状污染物]与洗涤液接触之后,液滴或液膜扩散附於气流粒子上,或者增湿於粒子,使粒子借着重力、惯性力

等作用达到分离去除之目的。[气态污染物质]则借着紊流、分子扩散等质量传送以及化反应等现象传送入洗涤液体中达到与进

流气体分离之目的。并可在洗涤液中添加化学物质,以吸收方式控制气状臭味物质。

  废气经由填充式洗涤塔,采气液逆向吸收方式处理,即液体自塔顶向下(downward)以雾状(或小水滴)喷洒而下。废

气则由塔底(逆向流)达到气液接触之目的。此处理方式,可冷却废气温度、气体调理、及颗粒去除。再经过除雾段处理

MIST ELIMINATOR)后排入大气中。

2.光氧催化箱



光氧催化工作原理

 A利用特制的高能高臭氧UV紫外线光束照射恶臭气体,裂解恶臭气体如:氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二甲

二硫、二硫化碳和苯乙烯,硫化物H2SVOC类,苯、甲苯、二甲苯的分子键,使呈游离状态的污染物分子与臭氧氧化结合成小

分子无害或低害的化合物,如CO2H2O等。

   B利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧,即活性氧,因游离氧所携正负电子不平衡所以需与氧分子结

合,进而产生臭氧。UV+O2O-+O*(活性氧)O+O2O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用,对恶臭气体及其

它刺激性异味有极强的清除效果。

     C恶臭气体利用排风设备输入到本净化设备后,净化设备运用高能UV紫外线光束及臭氧对恶臭气体进行协同分解氧化反应,

使恶臭气体物质其降解转化成低分子化合物、水和二氧化碳,再通过排风管道排出室外。

    D利用高能UV光束裂解恶臭气体中细菌的分子键,破坏细菌的核酸(DNA),再通过臭氧进行氧化反应,彻底达到脱臭及杀

灭细菌的目的

产品特点

净化效率高,性能稳定。

设备风阻低200Pa,无需增大抽风设备,投资低。

维护保养简便,成本低,耗电小。

安全可靠,设备采用敞开式排放形式,不设封闭高压,高温区。

使用寿命长,安装简便,操作过程实现全自动化。




3. 活性炭吸附箱

活性炭吸附箱简介

  活性炭是一种很细小的炭粒,有很大的表面积,而且炭粒中还有更细小的孔——毛细管.这种毛细管具有很强的吸附能力,由于炭

粒的表面积很大,所以能与气体(杂质)充分接触,当这些气体(杂质)碰到毛细管就被吸附,起净化作用。活性炭吸附的实质是利用活性

炭吸附的特性把低浓度大风量废气中的有机溶剂吸附到活性炭中。活性炭吸附法主要用于低浓度气态污染物的脱除。



活性炭吸附箱原理

  当废气由风机提供动力,负压进入吸附箱后进入活性炭吸附层,由于活性炭吸附剂表面上存在着未平衡和未饱和的分子引

力或化学键力,因此当活性炭吸附剂的表面与气体接触时,就能吸引气体分子,使其浓聚并保持在活性炭表面,此现象称为吸

附。利用活性炭吸附剂表面的吸附能力,使废气与大表面的多孔性活性炭吸附剂相接触,废气中的污染物被吸附在活性炭表面

上,使其与气体混合物分离,净化后的气体高空排放。活性炭吸附箱是一种干式废气处理设备,由箱体和填装在箱体内的吸附

单元组成。



1)吸附过程:由于固体表面上存在着未平衡和未饱和的分子引力或化学键力,当此固体表面与气体接触时,就能吸引气体分

子,使其浓聚并保持在固体表面,此现象称为吸附。利用固体表面的吸附能力,使废气与大表面的多孔性固体物质相接触,废气

中的污染物被吸附在固体表面上,使其与气体混合物分离,达到净化目的。其实质是一个吸附浓缩的过程。

活性炭吸附箱原理

当废气由风机提供动力,负压进入吸附箱后进入活性炭吸附层,由于活性炭吸附剂表面上存在着未平衡和未饱和的分子引

力或化学键力,因此当活性炭吸附剂的表面与气体接触时,就能吸引气体分子,使其浓聚并保持在活性炭表面,此现象称

为吸附。利用活性炭吸附剂表面的吸附能力,使废气与大表面的多孔性活性炭吸附剂相接触,废气中的污染物被吸附在活

性炭表面上,使其与气体混合物分离,净化后的气体高空排放。活性炭吸附箱是一种干式废气处理设备,由箱体和填装在

箱体内的吸附单元组成。

4. 玻璃钢风机

该风机风量、风压范围较大,即可用作输入气体,也可用作输出气体。

该风机具有耐酸、碱、腐蚀的性能,运转平衡,噪声低。输送介质温度-60℃80℃结构形式:风机为立式安装、电机在机壳外

用皮带传动,叶片为玻璃钢制作机翼形叶片,,安装角度为20度、25度、30度 、35度、可根据需要按性能表选用。本产品系列

按叶轮直径不同分为四种机号。传动方式为C式,即8C10C12C 14C

产品参数
